     新河县鼎恒水利机械厂是一家专业设计、制造、批量生产及指导安装水工机械的综合性企业。我厂具有完善的现代化管理模式,新型的生产设备,同时我们还建立了健全的产品质量检测及维护服务体系。不但品种齐全,而且售后服务良好。我厂一贯致力于水力水电工程配套服务,在老用户中树立良好的信誉,并为用户提供了优质的服务。 主导产品有螺杆式启闭机、固定卷扬式启闭机(QPQ、QPG、QPK、QH)、移动式卷扬启闭机、门机、铸铁闸门、钢闸门(弧形门、平面滑动门、平面定轮门)、翻板闸门、清污机、拦污栅和止水橡胶等,各类产品规格品种齐全,同时可满足用户特殊技术要求的产品设计制造。 本厂始终坚持“以人为本、科技兴企”的管理理念,“共同发展、共享双赢”的经营理念,努力遵循为顾客、为员工、为企业、为社会创造更高的价值。在综合国内同类产品的基础上,广泛吸收广大用户的意见和要求,集各家所长,精心设计,严格选材,使产品更加美观大方,经久耐用。 本厂以“开拓创新、追求卓越”为宗旨,通过优化资源配置,强化经营管理,追求规模效益,使我厂得以蓬勃发展。本厂制定了一套科学的企业管理体制,凭借先进的现代化办公系统,强大的经营陈容,为客……
产品展示Product 更多>>

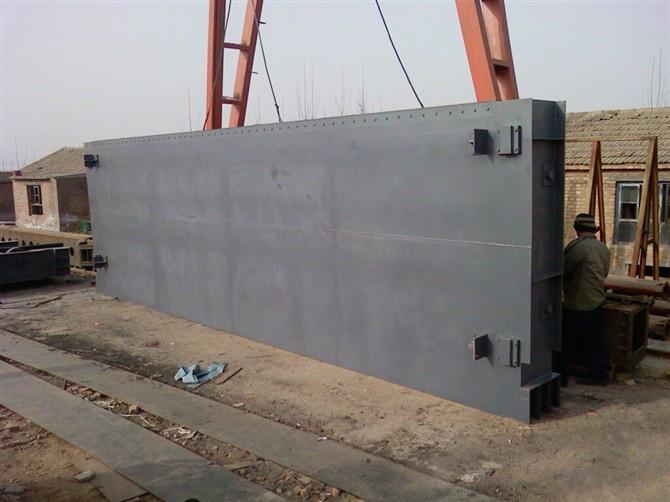

螺杆式启闭机系列 卷扬式启闭机系列 铸铁闸门系列 钢制闸门系列 拍门系列 拦污栅/清污机 橡胶止水带
安装指导Contact 更多>>

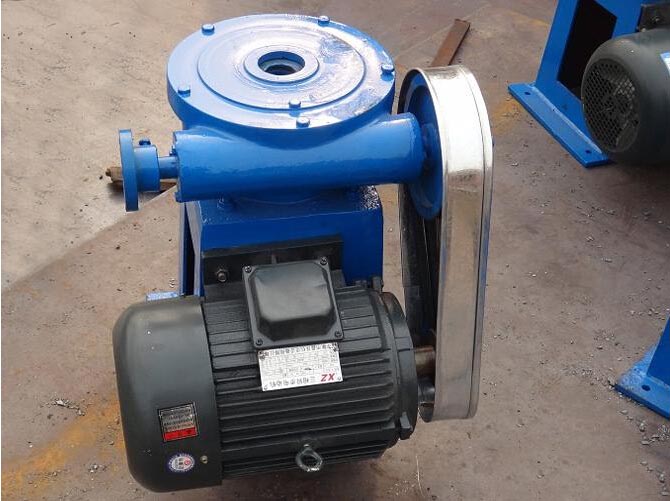

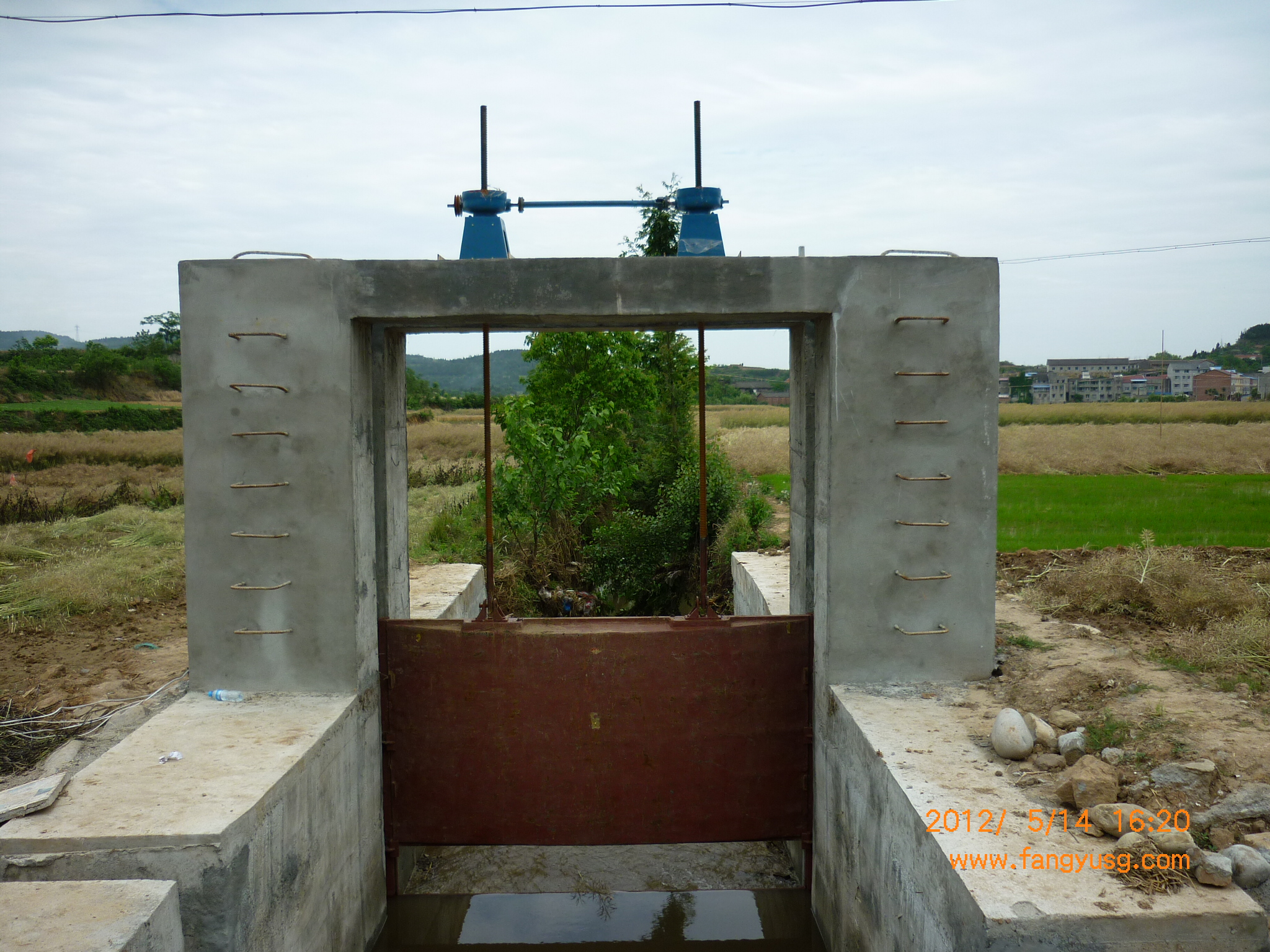

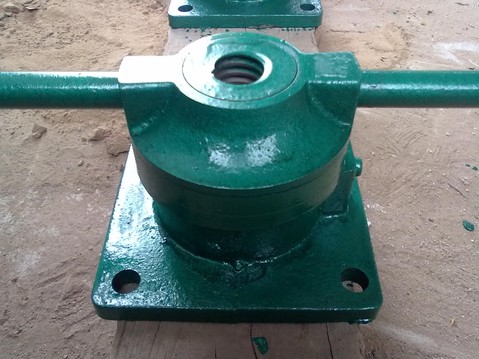

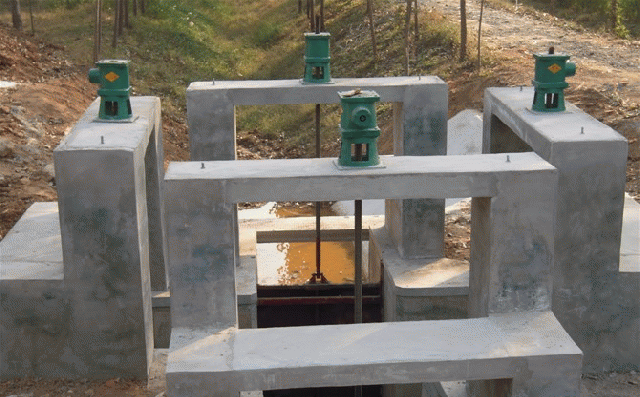

 闸门的安装、调试、操作 1.首先安装的前提条件是:闸门孔中心应与启闭机螺杆预留孔保持铅垂,孔口周围的钢板应保持平整,保证在同一平面 2.必须具备的工具有:活板手、电焊机(包括电源)、氧割、汽吊及吊装工具等辅助工具。 3.闸门具体安装方法为,首先将闸门孔与预留孔对齐,并保证两导轨铅垂的,然后再进行焊接(土建预埋钢板与闸门底部钢板间断焊接),焊接好后闸门的四周再进行第二次浇注,不能留有间隙,但也不能影响到闸门的开启。 4.螺杆及启闭机的安装方法:首先应先将螺杆从启闭机预留洞口放至闸门吊耳位置,将螺杆下端与闸门门板的吊耳联接(销轴联接),然后将启闭机底座与电动装置分离(将联接螺栓松开)取出启闭机底座的螺母套,接下来将启闭机底座从螺杆上端套入,装入螺母至启闭机底座,调整机座及螺杆与闸门的垂直位置(必须与闸门轴心调整到同一直线上),接下来装上电动装置(将联接螺栓紧固),再将启闭机座上的连接钢板与预埋板焊接,即完成闸门及启闭机、螺杆的安装。 5. 试验:安装好后启闭2-3次,检查启闭时是否灵活可靠。 6. 调试方法 (一)、首先提供三相四线电源接入电器控制箱L1、L2、L3、N三相380V AC ±10%,50HZ (二)电器控制箱接到启闭机的接线过程: (1)动力线(电动机)三相 380V,另加一接地线。 (2)控制线,按控制箱接线图纸,接入启闭机。 (三)调试: (1)首先是手动把闸门开到中间位置,启动电源试看一下启闭机的正反(旋出启闭机蜗杆螺帽,蜗杆顺 时针转为开闸,逆时针转为关闸,如相反则调整电机接线任意二根),注意下开式闸门方法相反。 (2)第二步将闸门关到密闭状态。 (3)以下只为我公司调试参考方法: a)脱开行程控制机构(见说明书图三),即用螺丝刀将行程控制机构中顶杆顶进并转90度,使主动小齿轮与计数器齿轮脱开。 b)用螺丝刀旋转关向调整轴,这时会出现二种情况: 1、凸轮已压住弹性压板,微动开关已动作,要按箭头的反方向旋转使之凸轮与微动开关脱开。 2、按箭头方向旋转直至凸轮压住弹性压板使微动开关动作为止,则关向行程初步调整结束。 c) 松开顶杆使主动齿轮与两边个位齿轮正确齿合,为保证其正确齿合,在松开顶杆后,必须用螺丝刀稍许左右转动高速轴,此时可以电动打开几圈,而后关闭,视关行程是否符合要求。 d)开方向调整:在开方向调整前会出现二种情况: 1、凸轮已压住弹性压板微动开关已动作,要按箭头的反方向旋转使之凸轮与微动开关脱开后,松开顶杆后用螺丝刀稍许左右转动调整轴,电动打开闸门,直至到一定的位置。 2、按箭头方向旋转右转凸轮压住弹性压板使微动开关动作为止,则开向行程调整好。 7. 操作: 1) 首先将电器控制箱打开检查箱内原件是否完好。(手动例外) 手动时开启、关闭闸门只需开指针方向,顺时针开启,反之关闭; 2) 合上断路器接通电源,将“自、手、远”按钮旋至手动位置,按下开闸 门按钮,闸门运行。 3) 闸门停止运行时按下“停”按钮。 4) 如需远控时将“自、手、远”按钮旋至远动位置,设备运行将有远控控 制。 5) 以上操作仅供参考具体应根据现场使用情况及设备出厂电器控制原理 图进行调整。 三、注意事项及维护 1) 设备在运行过程中如需维修或更换另部件时应注意在绝对通风的前提下检修人员必须系好安全带,带上防毒面具方能进行维修(特别在维修污水井设备时),确保维修人员的安全。 2) 闸门必须按工艺流程来使用,需要将闸门关闭检修设备时,请检测泄漏量确保安全;需要全开运行时,检测过水量确保闸门全开。 3) 运行过程中,严禁非工作人员擅自改动限位及线路。 4) 启闭机应经常检查并加注润滑脂;闸门长时间运行,在操作过程中发现启闭机发出异响,请立即停止操作;如果闸门关闭后漏水严重,需检查闸门底部是否有东西卡住,清理后方可继续操作。 ……
工程案例Programe 更多>>
NEWS
新闻动态 技术参数
解析铸铁闸门的结构设计

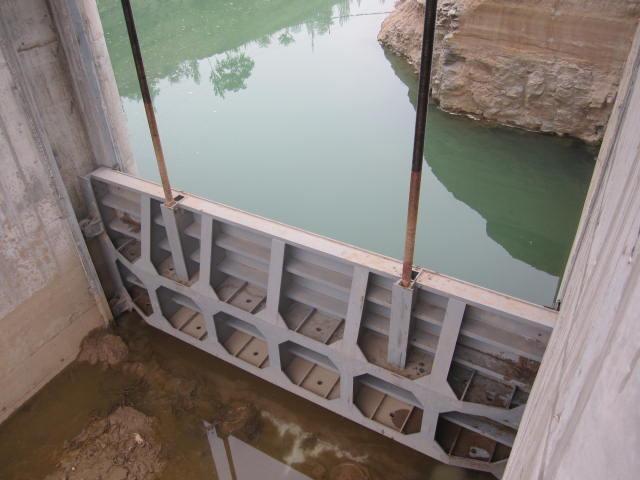

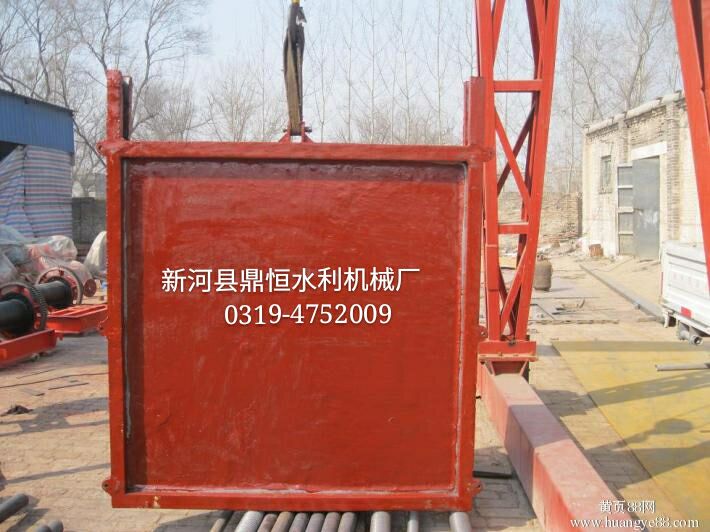

铸铁闸门主要由闸框和闸板两大部分组成。铸铁闸门的闸框是闸板的支承构件,也是闸板的运行滑道,由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中,将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重,铸铁闸门的断面制成格构式,断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件, 板面四周设铸铁边框梁 , 为提高闸板的强度 , 板面制成拱形, 拱的圆心角按 6 0 度设计,以降低其所受的水压力。为了铸铁闸门便于制造、 运输和安装 , 闸板可制成上下几部分 ,待到安装现场后再用螺栓连接组装成整体 ,连接处上下板设置法兰和筋板使其成为闸板的中间横梁, 以提高闸板的纵向刚度 , 在宽度方向设置纵向筋板 ,以提高其横向刚度,同时起到纵梁的作用。…
铸铁闸门喷砂用气操作压力小少于0.5MPa,配备6m3/Sr空气压缩机。采用流动式空气压缩机时,其排气量为6m3/s,额定压力为0.8MPa,功率为37kw。喷砂处理所用的压缩空气必须经过冷却…
铸铁闸门一般设置有可调节的楔紧装置,楔紧副分别设在门体和门框上。调节楔紧装置,可使得闸门关闭时门体紧贴门框,达到止水要求。铸铁闸门通常配置手动或电动螺杆式启闭机,铸铁闸门用于操作闸门的启闭。铸…

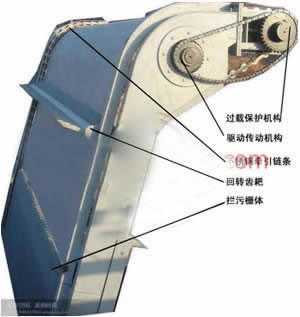

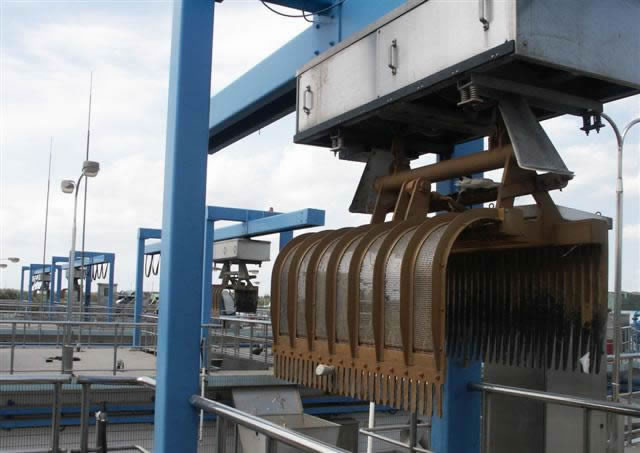

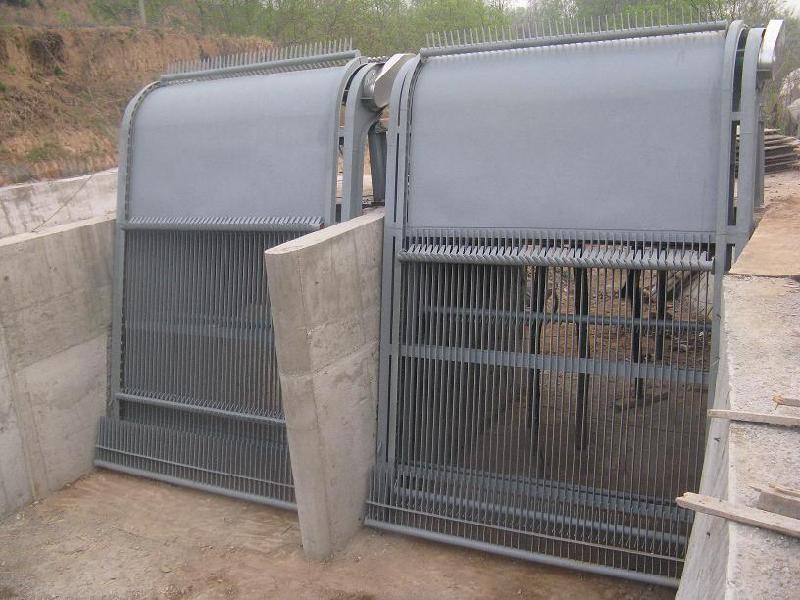

回转式清污机固定安装在泵站、电站、倒虹吸等水工建筑物的进水口处,它以拦污栅拦截水流中所挟带的污物(树枝、树叶、杂草、生活垃圾、浮冰等),并通过回转的齿耙将其捞到桥面上,用皮带输送机或其他方式运…

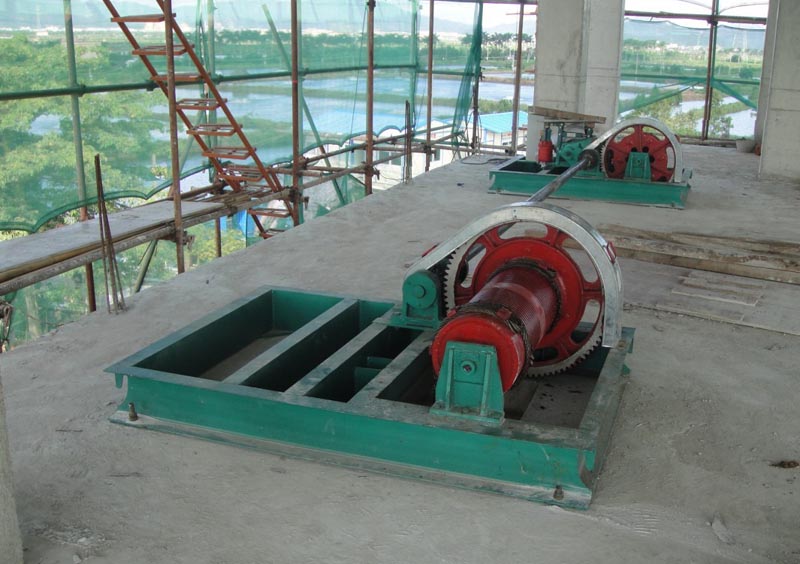

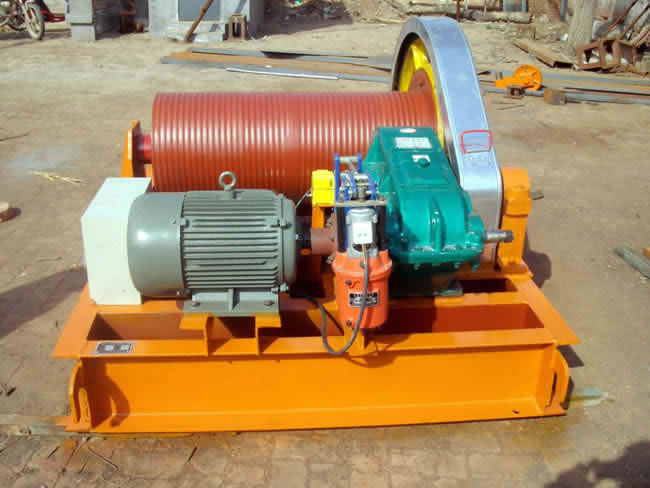

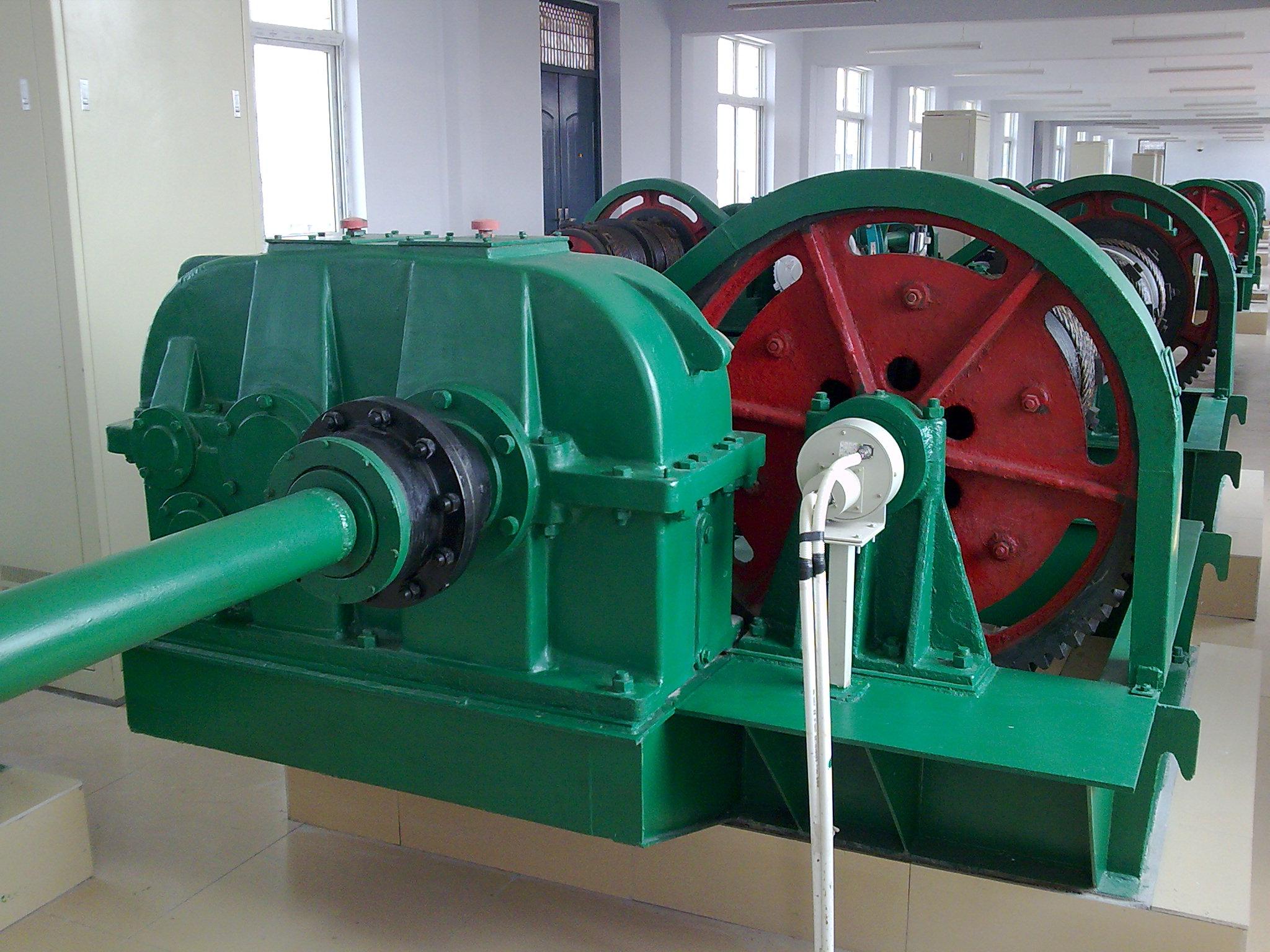

卷扬式启闭机运行前的检查内容应包括:(1)锁定装置应退出,启闭机控制柜应挂上标示牌; (2)开度指示器、上下限位开关及超载限制器应处于良好状态;(3)各转动部分、开式齿轮等应无卡阻障碍物,防护…
